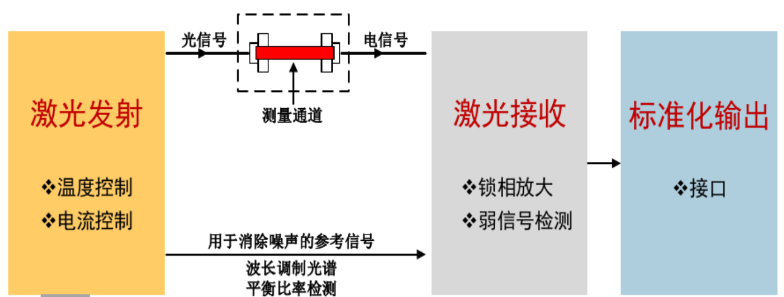

原位激光氧分析儀原理是基于比爾朗伯定律的TDLAS可調諧半導體二極管激光吸收光譜檢測技術，通過氧氣對DFB分布反饋式激光器發射的激光的二次諧波的吸收進行濃度檢測。原位激光氧分析儀生產廠家有很多，國內的和國外的都有，有多種不同的品牌和型號可供客戶選擇。 激光氣體分析儀原理：
1、把煙道一側發射器上的紅外激光發射到煙道相反的另一側上的接收器上；
2、當掃描吸收線時，激光波長會被輕微調節，第二諧波信號用于測量吸收氣體的濃度；
3、測量技術基于煙道內存在的氣體分子測量對光的吸收量；
4、測量原理被稱為紅外單線吸收光譜；
5、大多數氣體只吸收特定波長的光，吸收量是煙道內氣體含量的一個直接反映。

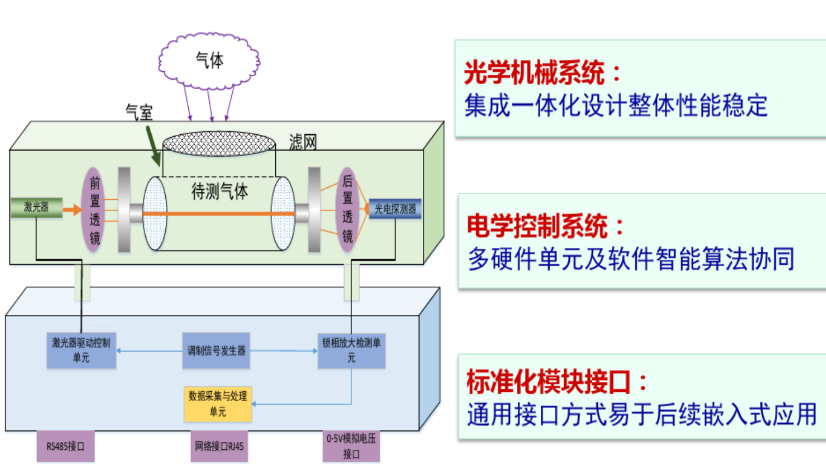

激光氧分析儀所采用的TDLAS可調諧半導體激光吸收光譜技術，通過電流和溫度調諧半導體激光器的輸出波長，掃描被測物質的某一條吸收譜線，通過檢測吸收光譜的吸收強度獲得被測物質的濃度。該方法原理主要是利用可調諧半導體激光器的窄線寬和波長隨注入電流改變的特性實現對分子的單個或幾個距離很近很難分辨的吸收線進行測量。 原位激光氧分析儀特點：
1.、測量精度高，實現在線測量和秒級響應，可靠性高
2、能夠自動修正壓力、溫度對測量的影響
3、抗干擾能力強，不受背景氣體的影響
4、耐腐蝕、抗干擾性強，對樣氣壓力、流量要求較低
5、在配置吹掃裝置時，幾乎免于維護
6、不需要復雜的預處理系統，原位式測量具有明顯的優勢

以贏潤集團研發生產的ERUN-QZ9100S在線式激光氧氣分析儀為例，是采用TDLAS技術原理的一款可調諧激光氧分析儀，主要由吹掃單元、接收單元及發射單元組成，可以實現原位在線測量，測量準確，響應速度快，主要用于焦化行業中電捕焦油器和干熄焦工藝過程中對于焦?fàn)t煤氣中的氧氣濃度含量實時在線監測。 原位激光氧分析儀技術參數：
產品型號：ERUN-QZ9100S
檢測氣體：氧氣O2
量程范圍：0-5%VOL，可選0-25%VOL
方法原理：TDLAS可調諧半導體激光吸收光譜技術
分 辨 率：0.01%VOL或0.001%VOL
線 性 度：≤±1%F.S.
重 復 性：≤±1%F.S.
檢測方式：原位式，或抽取式
響應速度：≤2秒
工作電源：24 V DC
數據傳輸：4-20mA，可選RS485
吹掃功能：原位式0.3-0.8MPa氮?dú)獯祾?br />防護功能：IP65級防水防塵
防爆功能：Ex d ⅡC T6 Gb級防爆

激光氧分析儀在高流速、高水分、高腐蝕性、高溫等惡劣工況環境下具有良好的適應性，除了能在干熄焦和電捕焦油器工藝中使用之外，還可用于加熱爐、焦?fàn)t煤氣、排氣集管焚化爐、尾氣處理、轉爐煤氣、過程加熱器、火炬氣體監測、FCC裝置等工業控制流程中具有廣泛的應用。

以上就是關于原位激光氧分析儀原理的相關介紹，作為原位激光氧分析儀生產廠家，贏潤集團的氧含量分析儀采用的是基于比爾朗伯定律的TDLAS可調諧半導體激光吸收光譜技術。除了有原位激光氧氣在線分析儀可以使用之外，對于溫度、壓力、粉塵異常的環境中也可選用抽取式激光氧分析儀，詳情可咨詢贏潤集團工作人員。
